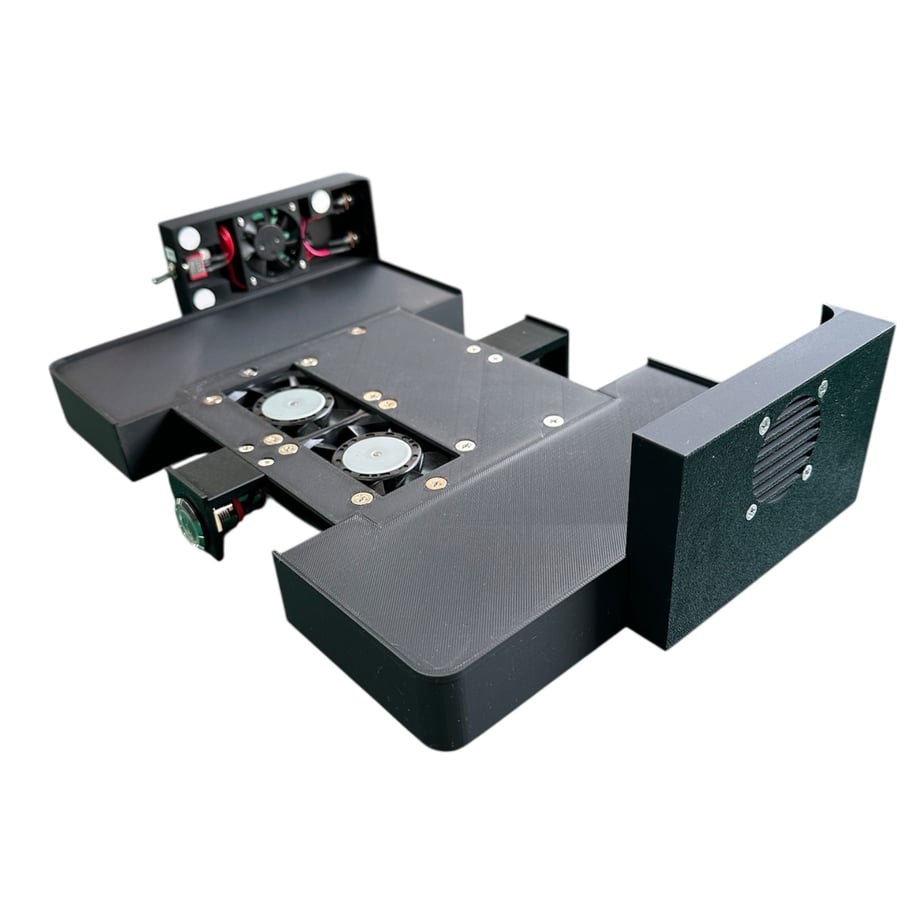

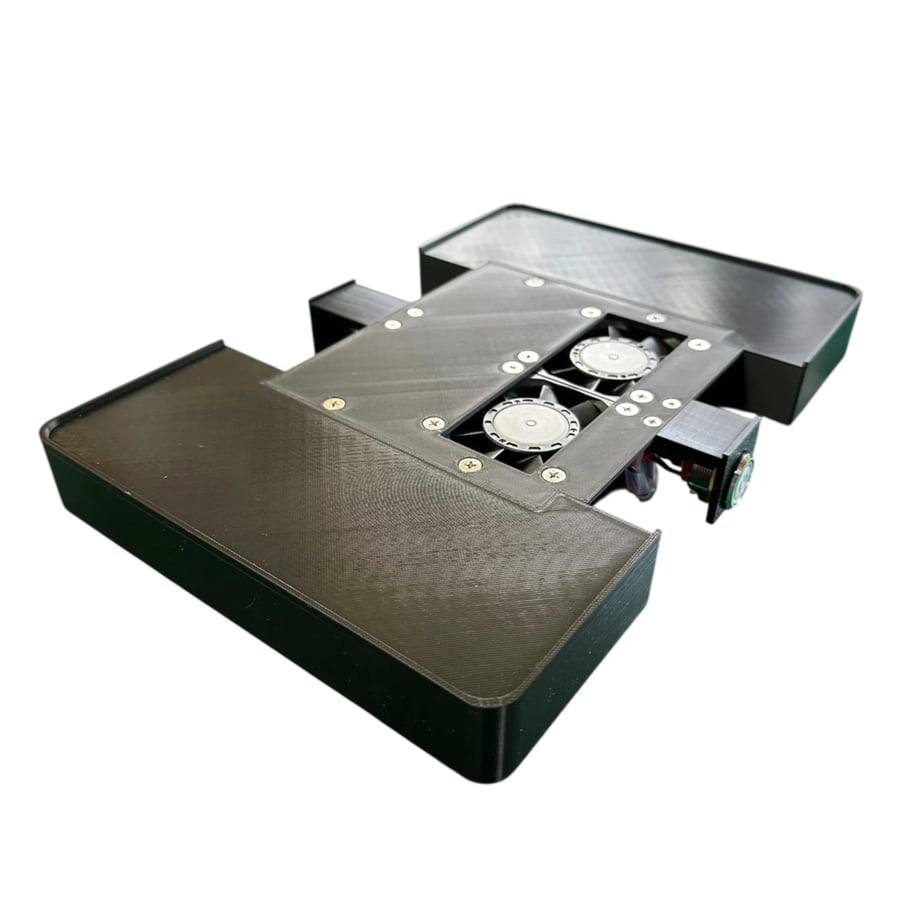

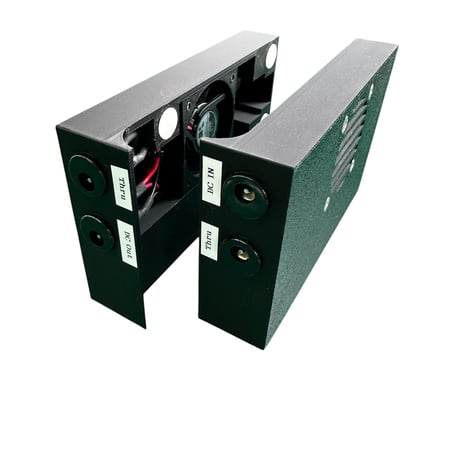

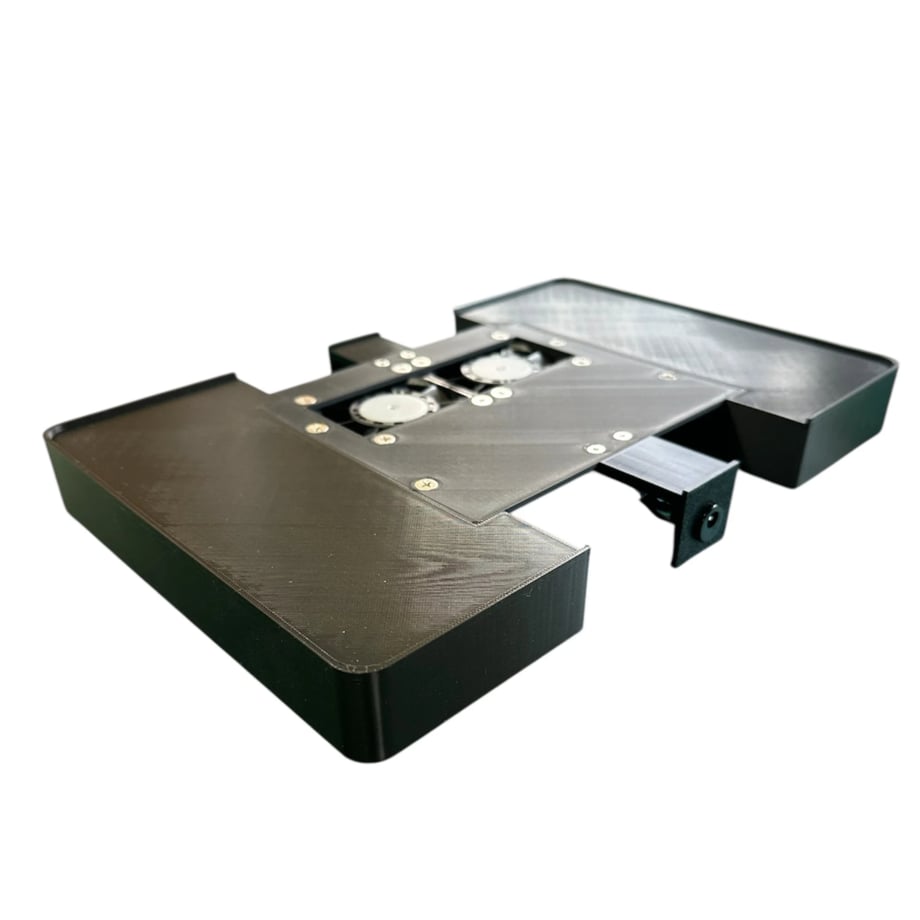

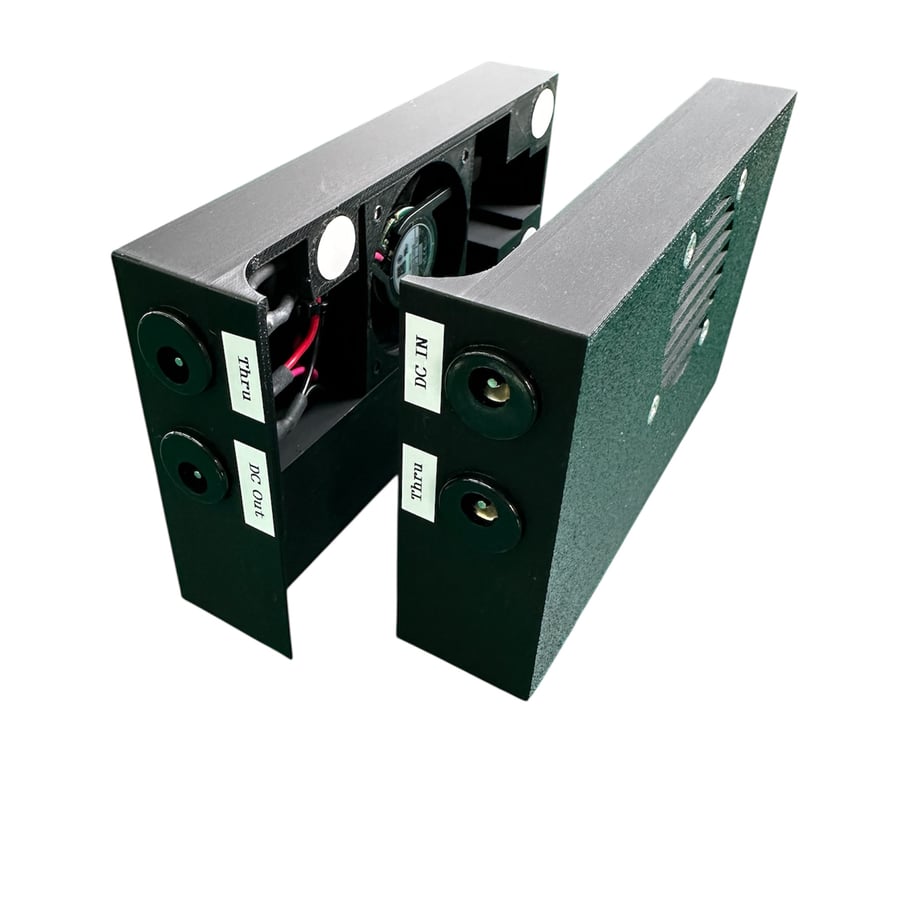

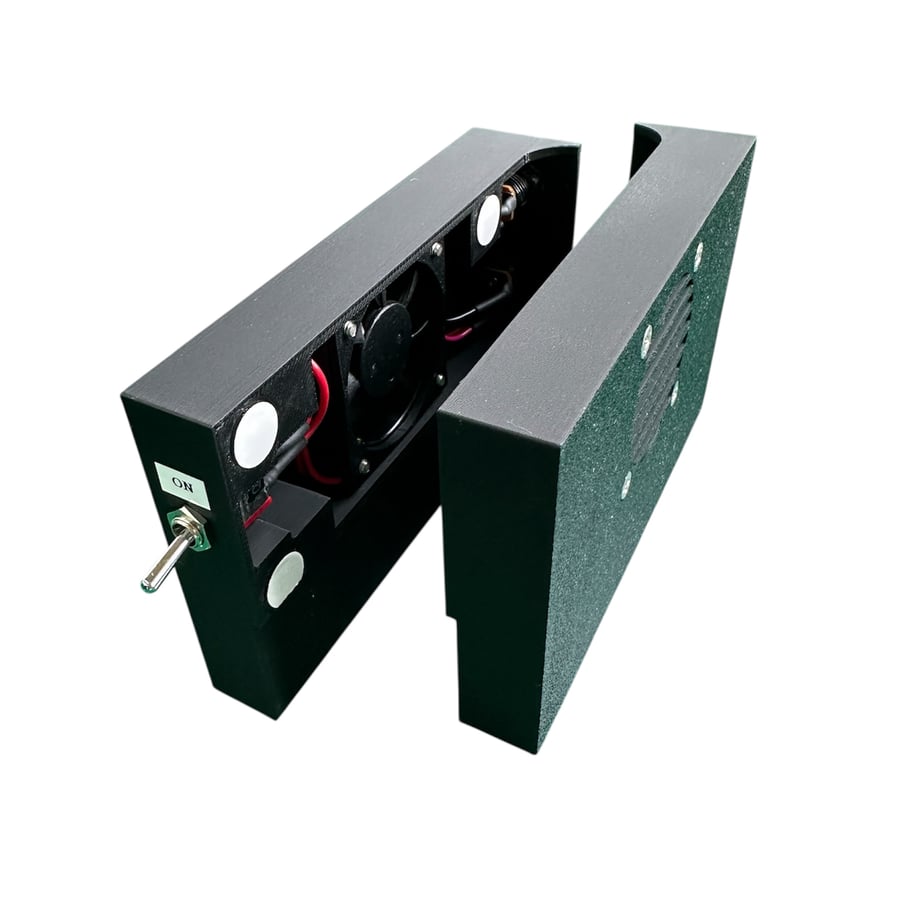

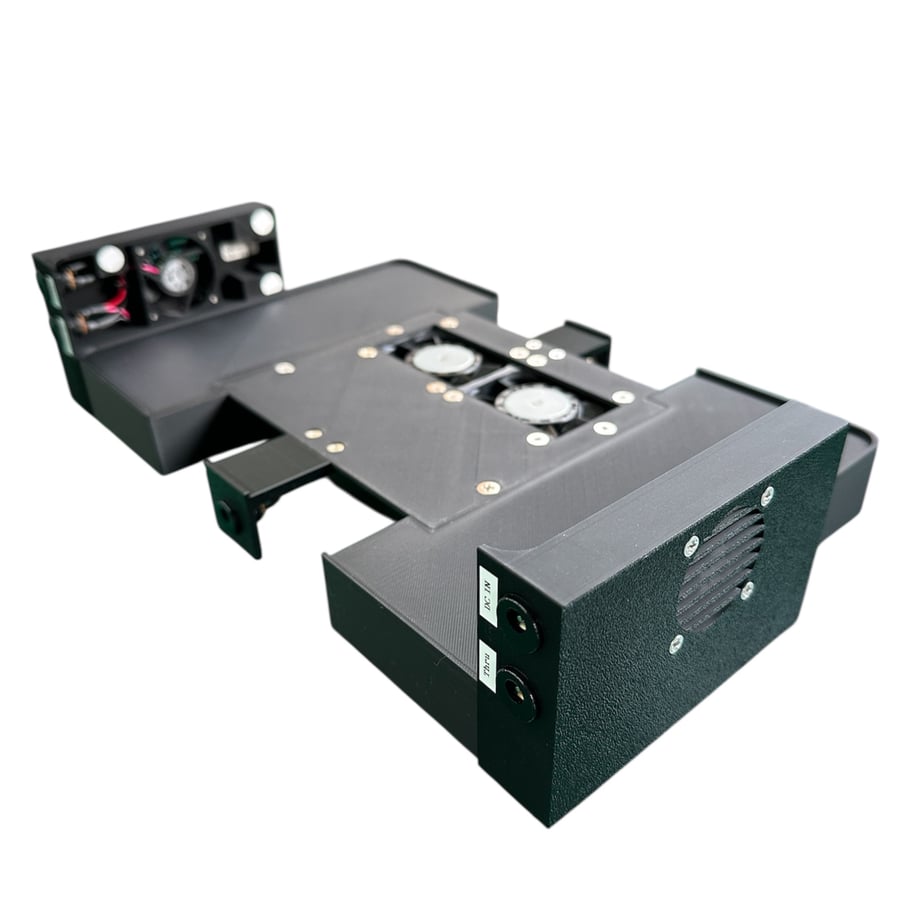

【冷却ファン】Quadocortex用下部ファン【CW-QCfanBottom】のページになります。 注意⚠️ こちらはQuadCortex用下部冷却ファンのページとなります。 こちらのページに記載されているサイドファンも下部冷却ファン対応品となっております。 （通常のサイドファンとは形状が違いますのでご注意ください） 注意⚠️ 写真はサンプルとなります。 一部、正規の製品と仕様が違う場合がございます。 注意⚠️ 基本的に受注生産品となります。 ご注文から1週間程度の納期となりますことご了承くださりご注文くださいませ。 ■【冷却ファン】Quadocortex用下部ファンユニット【CW-QCfanUnder】になります。 Quadocortexの下部に取付を行い、冷却を行うファンユニットになります。 製品仕様 - 電源：センターマイナスDC 7～12V（USB給電対応）／消費電流 0.17A（ファン一個当たり） 定格回転速度(min-1[r.p.m]) 13100 4. 同梱物 - 下部冷却ファン本体 - 固定用剥がせる両面テープ - 取扱説明書（本書） 5. 設置方法 1. 設置位置の確認 - Quad Cortex を下部冷却ファンユニットの上部に載せます。 - 同梱の剥がせる両面テープ等でQuadCortexを固定してください。 2. 吸気／排気の流れ - 下部ファンは基本的に排気（下方向送風）として使用します。 - Quad Cortex の側面スリットから自然吸気される構造です。 3. 電源接続 - USB電源またはDCパワーサプライ等のセンターマイナス電源に接続し、ファンが正しく回転することを確認してください。 6. 運用方法 - 室温が高い場合は、演奏開始前からファンを回して予冷すると効果的です。 - 長時間連続使用が可能ですが、ホコリが溜まりやすい環境では定期的な清掃を推奨します。 - Quad Cortex の底面通気口を塞がないように設置してください。 ■QuadCortex用下部ファンユニット対応サイドファンになります。 下部ファンユニットの高さに合わせたサイドファンユニットになります。 製品仕様 - 電源：センターマイナスDC 9～12V／消費電流 最大0.1A（ファン1個） 定格回転速度(min-1[r.p.m]) 6000 同梱物 - 冷却ファン本体 -両側ファンユニット接続用DCケーブル - 取扱説明書（本書） 設置方法 1. ファンの向きを確認 - Quad Cortex 取付時、右側スリットを吸気、左側スリットを排気となっております。 2. 吸気／排気の配置 - 右側ファン：吸気（フィルターあり） - 左側ファン：排気（フィルターなし推奨） 3. 固定 - 付属両面テープ、マジックテープ等でしっかり固定してください。 4. 電源接続 - USBポートまたはパワーサプライ等に接続し、左側ユニット前面部のスイッチを上側にするとオンになります。ファンが正しく回転することを確認します。 接続方法 - 左側ユニット部DC INへパワーサプライ等からのケーブルを差します。 - 左側ユニット部Thruから右ユニット部Thruへ付属のケーブルを差します。 - 右側ユニット部DC Outは下部ファンユニットへの接続用端子となります。 運用方法 - 室温が高い場合は演奏開始前からファンを回して予冷すると効果的です。 - 長時間連続使用が可能ですが、ホコリが溜まりやすい環境では定期的な清掃を推奨します。 - 排気側の前を塞がないように設置してください。 ■3Dプリンターでの作成となるため、表面処理等が凸凹しております。 また、熱への耐性も高くはないため、高温多湿になる真夏の車内等は避けてご使用ください。 また、若干の反りや印刷のヨレ・ムラがございます。 ■エフェクターやボードへの取り付け・取り外しは自己責任にてお願いいたします。 （弊社にて取り付け確認は行っておりますが、万が一の事故等の際には自己責任にてご対応願います） ■画像のエフェクター等は商品に含まれておりません。 　ご注意ください。
